Tugas pendahuluan P2K3 Modul 1




                                                TUGAS PENDAHULUAN PERCOBAAN 2

1. Kondisi [Daftar Isi]

Pada percobaan 2, kami memilih kondisi 3 yakni:
  • Buatlah rangkaian seperti pada modul percobaan, kemudian buatlah kondisi dengan inputan berupa saklar SPDT.
  • Rangkaian Sederhana 1 : B= 1, D=1, A=1, C’=1, D= 1.
  • Rangkaian Sederhana 2 : B= 1, D=1, A= 1, B=1, C’=1.

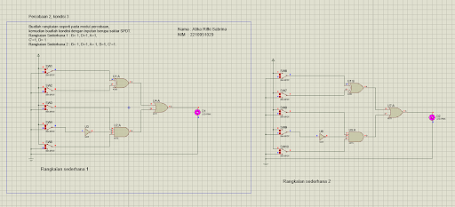

2. Gambar Rangkaian [Daftar Isi]




3. Video Simulasi [Daftar Isi]

4. Prinsip Kerja Rangkaian [Daftar Isi]

  • Untuk percobaan 2 terdapat 3 bagian utama, yakni input, sistem, dan outputnya. Input berupa 4 buah saklar Switch-Single Pole Double Throw (SW-SPDT) yang mekanismenya sama seperti logic state, di mana bekerja atas 2 perintah yakni 0 dan 1, di mana akan 0 bila saklar terhubung ke ground dan akan 1 bila saklar terhubung ke power supply
  • Kemudian, outputnya menggunakan LED yang mekanismenya sama seperti logic probe (jika 0, maka LED mati dan jika 1, maka LED menyala). Masing-masing sistemnya menggunakan 1 buah gerbang NAND 3 imput, 1 buah gerbang OR 2 input, dan sebuah gerbang XOR 2 input. serta sebuah gerbang XNOR dengan 2 input. Setiap kabelnya diberi logic probe kecil untuk melihat bit apa yang ditransmisikan.
Terdapat 2 rangkaian sederhana yang diuji coba sesuai dengan kondisi diminta.
  • Pada rangkaian sederhana 1, input dari B dan D dijumlahkan dalam gerbang XOR dan menghasilkan 2 sehingga outputnya menjadi 0. Kemudian, input dari A, C' (C yang telah dibalikkan), dan D dikalikan dalam gerbang AND menghasilkan 1x0x1=0. Selanjutnya hasil dari gerbang XOR dan AND tadi dijumlahkan kembali dalam gerbang OR dan menghasilkan output 0 sehingga LED mati.
  • Pada rangkaian sederhana 2, input dari B dan D dijumlahkan dalam gerbang XOR dan menghasilkan 2 sehingga outputnya menjadi 0. Kemudian, input dari A, B, dan C' (C yang telah dibalikkan) dikalikan dalam gerbang AND menghasilkan 1x1x0=0. Selanjutnya hasil dari gerbang XOR dan AND tadi dijumlahkan kembali dalam gerbang OR dan menghasilkan output 0 sehingga LED mati juga.

5. Link Download [Daftar Isi]
Download HTML {disini}
Download simulasi rangkaian {di sini}
Download video {di sini}
