Dioda Zenner

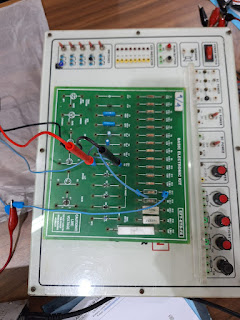

1. Jurnal[Kembali]

2. Prinsip Kerja[Kembali]




    Cara kerja dasar dioda zener mirip dengan dioda biasa, namun dioda zener memiliki desain khusus untuk beroperasi dalam mode terbalik (reverse-bias) dengan tegangan tertentu yang disebut tegangan Zener atau tegangan breakdown. Ketika dioda zener dihubungkan secara terbalik dalam rangkaian reverse bias, artinya terminal positif dihubungkan dengan sumber tegangan negatif dan terminal negatif dihubungkan dengan sumber tegangan positif. Ini menciptakan potensial pembalikan pada dioda, yang bertujuan untuk mencegah arus yang besar mengalir melalui dioda.

3. Video Percobaan[Kembali]


4. Analisa[Kembali]

Analisa prinsip kerja dari diode zener berdasarkan percobaan!
Jawab :

    Prinsip kerja dioda zener secara umum serupa dengan dioda biasa, tetapi dioda zener dirancang khusus untuk beroperasi dalam mode terbalik (reverse-bias) dengan tegangan tertentu yang disebut tegangan Zener atau tegangan breakdown. Hasil data eksperimen menunjukkan bahwa pada rangkaian reverse bias, masih terdapat arus yang mengalir, namun arus yang terukur jauh lebih kecil daripada yang seharusnya. Penurunan ini mungkin disebabkan oleh kesalahan dalam proses praktikum, seperti kemungkinan kesalahan dalam merangkai komponen rangkaian.

5. Video Penjelasan[Kembali]


6. Download File[Kembali]

Download video percobaan disini

Download video penjelasan analisa disini
